Nos Études d'exécution

En phase d'exécution, Mon BE Fluides collabore étroitement avec les entreprises de travaux pour ajuster et finaliser les études techniques. Nous réalisons des plans d’exécution détaillés, des notes de calcul précises, et coordonnons l'intégration des systèmes via le BIM. Nos services incluent également la gestion du BIM management, l’accompagnement technique en phase chantier, ainsi que la coordination des réseaux avec les autres corps d’état. Nous assurons ainsi une mise en œuvre conforme aux spécifications initiales et un suivi rigoureux.

Les Livrables de la Phase d'Exécution

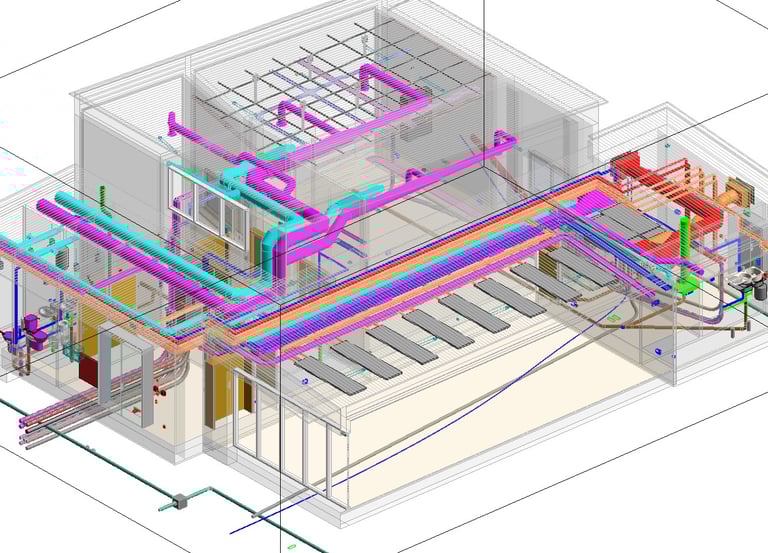

• Description : Ce dossier est le fruit de la coordination entre les différents corps de métiers intervenant sur le projet. Il permet de vérifier l'intégration des systèmes fluides avec les autres réseaux (structure, architecture, électricité).

• Contenu :

  • Modèle BIM coordonné intégrant les réseaux fluides avec les autres corps d’état (structure, électricité, plomberie).

  • Détection et résolution des clashs entre réseaux techniques et autres installations.

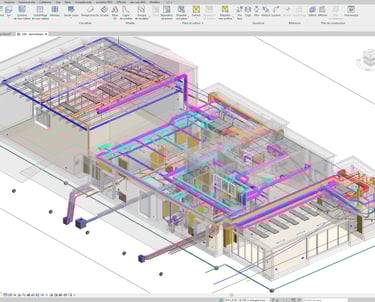

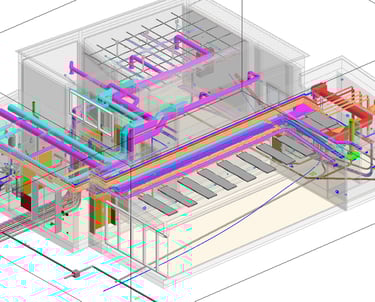

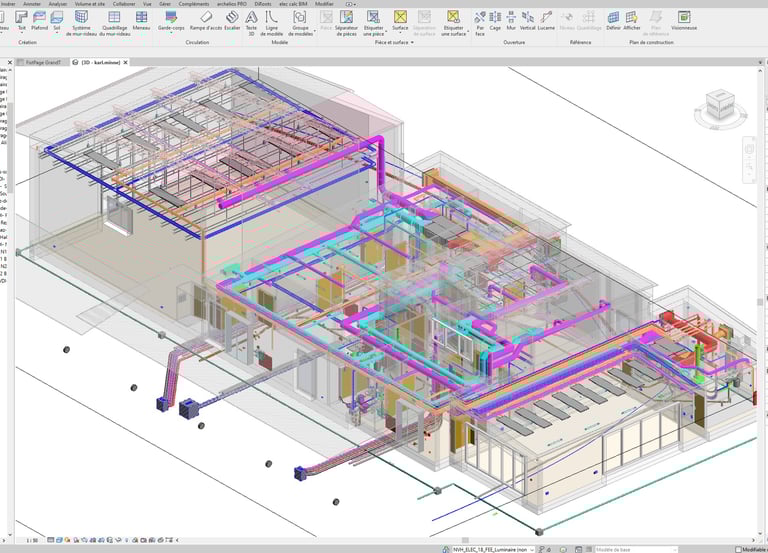

  • Modélisation complète des éléments fluides en 3D via REVIT, assurant une vision précise des installations.

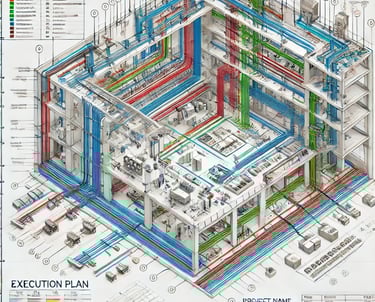

• Description : Ces plans détaillent précisément l'installation des systèmes fluides (CVC, plomberie, CFO, CFA, SSI) dans les différentes zones du bâtiment. Ils comprennent les emplacements exacts des équipements, des réseaux, et des terminaux (bouches de ventilation, luminaires, prises).

• Contenu :

  • Positionnement exact des réseaux (gainages, tuyauteries, chemins de câbles).

  • Indications des hauteurs de passage.

  • Schémas de raccordement pour les différents systèmes.

  • Matériaux et sections de tous les conduits, câbles, et canalisations.

• Description : Ces schémas détaillent les circuits électriques, hydrauliques ou aérauliques, ainsi que les connexions entre les différents équipements du système.

• Contenu :

  • Synoptiques détaillés des systèmes CFO et CFA.

  • Schémas des armoires CFO

  • Schémas de principe pour le CVC et la plomberie, avec détails sur les connexions et les vannes de régulation.

  • Synoptique de sécurité incendie (SSI) montrant les circuits d’alarmes, détecteurs et dispositifs de sécurité.

• Description : Les notes de calculs permettent de justifier le dimensionnement des installations techniques, prenant en compte les conditions réelles du chantier et les choix finaux d’équipements.

• Contenu :

  • Calculs thermiques pour le CVC (chauffage, refroidissement, ventilation).

  • Calculs hydrauliques pour la plomberie (débit, pression, diamètre des conduites).

  • Dimensionnement des câbles pour les systèmes électriques (CFO, CFA).

• Description : Les métrés détaillent les quantités d’équipements et de matériaux nécessaires à la réalisation des installations.

• Contenu :

  • Liste des équipements et des réseaux installés (longueur des gaines, câbles, canalisations).

  • Détail des quantités de composants spécifiques (vannes, clapets, pompes, unités terminales).

  • Quantitatifs par zone ou par étage.

• Description : Ce dossier regroupe l’ensemble des documents techniques relatifs aux installations telles qu’elles ont été réalisées, incluant les mises à jour des plans et schémas après travaux.

• Contenu :

  • Plans d'exécution mis à jour après installation réelle.

  • Schémas et notes de calcul finales.

  • DOE BIM

Synthèse BIM

Plans d’Exécution (EXE)

Métrés et Quantitatifs

Schémas d'Exécution

Notes de calculs finales

Dossier des Ouvrages Exécutés
